Hilfe bei Installation:
Die Maxhaust Bridge ist die All-In-One-Schnittstelle für alle Maxhaust Produkte und der Bridge-App.
Mit der Bridge werden alle Maxhaust-Erweiterungen wie zum Beispiel Active Sound und auch alle zukünftigen Erweiterungen wie Luftfahrwerk, Klappensteuerung, Pedal Tuning oder Ambienten-Beleuchtung kontrolliert und gesteuert.
KABELSATZ
Der Kabelsatz für die MAXHAUST BRIDGE ist erforderlich für die Stromversorgung und für die Verbindung am Fahrzeug Can-Bus.
Bei allen Arbeiten an der Fahrzeugelektrik, ist unbedingt die Zündung des Fahrzeugs auszuschalten!
STROMVERSORGUNG
+ STROMANSCHLUSS
Das rote Kabel vom Kabelsatz muss fahrzeugseitig an Dauerplus (Klemme 30) angeklemmt werden.
Um dies zu erleichtern, liegen dem Kabelsatz vier verschiedene Stromabzweiger bei.
Nach Auswahl des passenden Stromdiebes, wird dieser mit dem blauen Quetschverbinder gecrimpt.
Alternativ können die beiden Kabelenden auch miteinander verlötet werden.
1. Ende des roten Kabels abisolieren
2. Kabel in den Quetschverbinder des Stromverbinders stecken
3. Quetschverbinder mit einer Zange quetschen
STROMVERBINDUNG AM SICHERUNGSTRÄGER
Die Stromabnahme sollte nur am Sicherungsträger des Fahrzeugs erfolgen.
Hierzu sollte vorab mit Hilfe eines Stromprüfers ein freier oder auch belegter Sicherungsplatz mit Dauerplus (Klemme 30) gesucht werden.

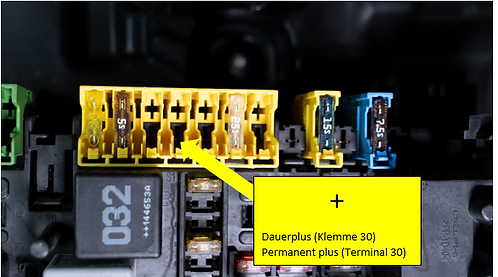

BEISPIEL1:
Stromabnahme an einem freien Steckplatz.
Hier im Beispiel ist die obere Kontaktleiste die Stromführende. Diese wird bei ausgeschalteter Zündung mit Spannung versorgt, und kann als Steckplatz für den Stromabzweiger verwendet werden.
Jetzt kann der passende Stromabzweiger je nach Sicherungsart eingesteckt werden.
BEISPIEL 2:
Stromabnahme an einem belegten Steckplatz.
Hier im Beispiel entfernen wir die 10A Sicherung (rot) und messen ob und an welchem Kontakt Dauerplus anliegt.
Die entfernte 10A Sicherung (rot) wird nun in Position B am Stromabzweiger eingesetzt.
Die 15A Sicherung (blau) Position A, muss an der vorgegebenen Position verbleiben.
Nun wird der Stromabzweiger wieder zurück in den Sicherungsplatz gesteckt.
Hierbei ist es wichtig, dass der Stromabzweiger in der richtigen Position eingesteckt wird.
Der in Abbildung gekennzeichneten + Kontakt des Stromabzweiger, muss in am Sicherungsträger ebenfalls in den + Kontakt gesteckt werden.
- MASSEANSCHLUSS
Das schwarze Kabel (Masse Klemme 31) muss mit der Fahrzeugkarosserie verbunden werden. Hierbei ist darauf zu achten, dass ein guter Kontakt zwischen Karosserie und Kabelöse vorhanden ist. Vorzugsweise sind vorhandene Massepunkte am Fahrzeug zu verwenden.
Beispiel zum Abgreifen der Masse direkt an der Karosserie oder an einem Massepunkt des Fahrzeugs.
CAN BUS
CAN BUS VERBINDUNG
Das schwarz/gelbe Kabel (CAN low) und schwarz/weiße Kabel (CAN high) müssen jeweils mit den mitgelieferten CAN BUS-Verbindern an das CAN BUS System des Fahrzeugs angeschlossen werden. Alternativ können die Kabel auch verlötet werden.
1. Die CAN BUS Kabel am Fahrzeug sind fahrzeugspezifisch, unterschiedlich farbig gekennzeichnet. Jedoch sind in allen Fahrzeugen die CAN BUS-Kabel (high und low) in der Regel miteinander verdrillt.
2. Fahrzeugseitiges CAN BUS Kabel entdrillen.
3. CAN BUS-Verbinder wie in Abbildung in den CAN BUS-Verbinder einlegen.
Beispiel:
• CAN high Kabelsatz (schwarz/weiß) auf CAN high Fahrzeug (orange/schwarz)
• CAN low Kabelsatz (schwarz/gelb) auf CAN low Fahrzeug (orange/braun)
4. CAN BUS-Verbinder schließen und mit einer Zange vorsichtig zudrücken bis der Verbinder einrastet.
Wo du den CanBus in deinem Fahrzeug findest und wie dieser angeschlossen wird erfährst du in der fahrzeugspezifischen Anleitung. Wie du diese bekommst erfährst du hier.
ANSCHLUSS BRIDGE
Jetzt nur noch das Kabel am PORT A der MAXHAUST BRIDGE anschließen.
